Weitere Varianten
-anthrazit
-schwarz
-graphit
-rot-engobiert
-anthrazit
-naturrot
-basalt
Dachziegel
BARI
-schwarz
-barolo
-kupfer-rotbraun
-anthrazit
-anthrazit
-schwarz
-trentino
-kupfer-rotbraun
-brazil
-altfarben
-anthrazit
-naturrot
-anthrazit
-rot-engobiert
-tobago
-cayenne
-kastanienbraun
-kastanienbraun
-graphit
-kupfer-rotbraun
-naturrot
-maduro
-titan-grau
Dachziegel

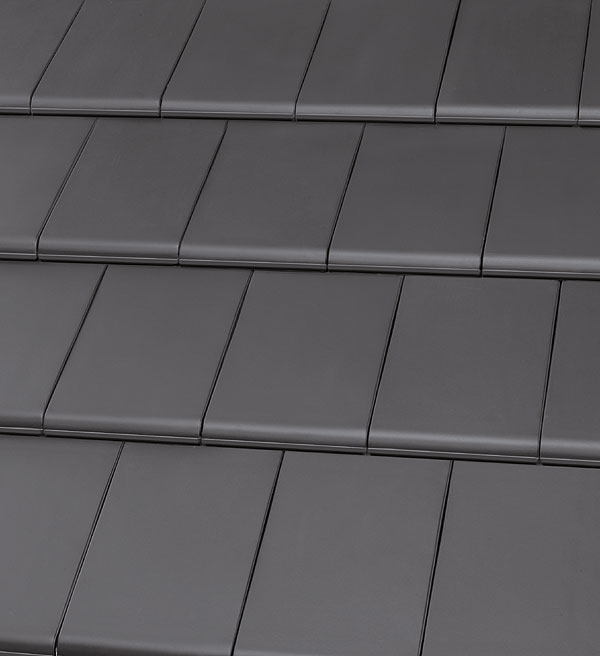

BERGAMO
-anthrazit
-schwarz
-altfarben
-anthrazit
-schwarz
-rot-engobiert
-anthrazit
-rot-engobiert
-basalt
-rot-engobiert
-naturrot
-altfarben
-schwarz
-anthrazit
-anthrazit
-havannabraun
-schwarz
-basalt
-tobago
-platinum
-schwarz
-merlot
-schwarz
Technische Daten
| Einheit | Wert |
|---|---|
| Gewicht / Stück ca. | 3,95 kg |
| Decklänge (auch GOZ) ca. | 334-358 mm |
| Mittlere Deckbreite ca. | 237 mm |
| Gesamtlänge ca. | 436 mm |
| Gesamtbreite ca.. | 285 mm |
| Stückbedarf/m² ca. | 11,8 - 12,8 |
| Regeldachneigung* | 25° |
| Stück / Europalette | 240 |
| Gewicht / Europalette | 975 kg |
*Geringere Dachneigungen sind bei entsprechenden Zusatzmaßnahmen möglich. Bei Reihenverlegung erhöht sich die Regeldachneigung um 5°
BERGAMO LAF/FLA
|
BERGAMO-First (Lattung 30 x 50 mm) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung | 10° | 13° | 17° | 21° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| LAF * | 40 | 40 | 38 | 38 | 38 | 38 | 38 | 40 | 40 | 40 | 40 | 42 |
| FLA * | 110 | 106 | 100 | 94 | 88 | 80 | 72 | 64 | 56 | 46 | 36 | 26 |
BERGAMO-First (Lattung 40 x 60 mm) |
||||||||||||
| Dachneigung | 10° | 13° | 17° | 21° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| LAF * | 38 | 38 | 36 | 3 | 32 | 30 | 28 | 28 | 28 | 28 | 28 | 28 |
| FLA * | 120 | 114 | 108 | 102 | 96 | 90 | 84 | 78 | 70 | 62 | 54 | 46 |
| * Bei Verwendung anderer Lattenquerschnitte, Maße bitte auf der Baustelle prüfen. | ||||||||||||
|
FLA |
| FirstLattenAbstand. Maß vom Scheitelpunkt der Sparren (bzw. Konterlattung) bis zur Oberkante der Firstlatte. |
|
LAF |
| LattenAbstandFirst. Maß vom Scheitelpunkt der Sparren (bzw. Konterlattung) bis zur Vorderkante der ersten Dachlatte. |
