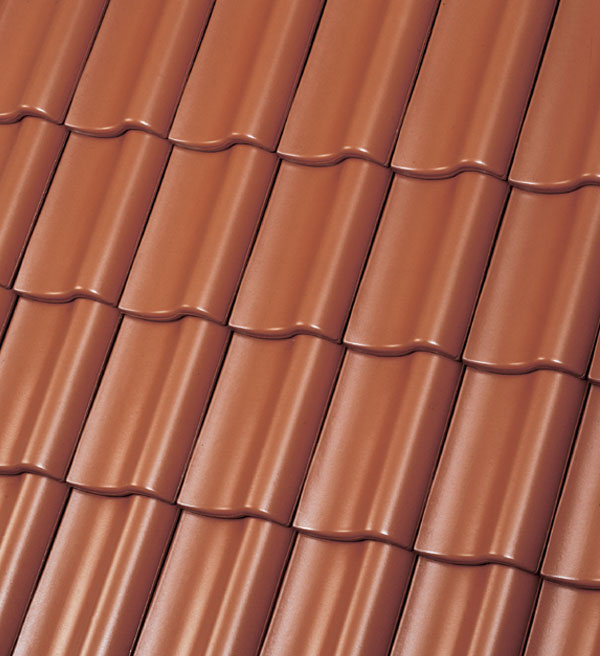

LIMBURG
LIMBURG | Technische Daten
| Einheit | Wert |
|---|---|
| Gewicht / Stück ca. | 3,4 kg |
| Decklänge ca. | 310 - 345 mm |
| Mittlere Deckbreite ca. | 208 mm |
| Gesamtlänge ca. | 425 mm |
| Gesamtbreite ca. | 270 mm |
| Stückbedarf/ m² ca. | 13,9 - 15,5 |
| Regeldachneigung* | 22° |
| Stück / Europalette | 240 |
| Gewicht / Europalette | 841 kg |
*Geringere Dachneigungen sind bei entsprechenden Zusatzmaßnahmen möglich.
LIMBURG LAF/FLA
First Kleeblatt + konisch (Lattung 30 x 50 mm) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung | 10° | 14° | 18° | 22° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| LAF * | 56 | 56 | 54 | 54 | 52 | 50 | 48 | 48 | 46 | 46 | 44 | 44 |
| FLA * | 166 | 162 | 156 | 150 | 144 | 138 | 132 | 126 | 120 | 114 | 110 | 104 |
First Kleeblatt + konisch (Lattung 40 x 60 mm) |
||||||||||||
| Dachneigung | 10 | 14 | 18 | 22° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| LAF * | 54 | 52 | 50 | 48 | 48 | 46 | 44 | 42 | 40 | 36 | 32 | 28 |
| FLA * | 176 | 172 | 166 | 160 | 156 | 150 | 144 | 138 | 134 | 130 | 126 | 124 |
| * Bei Verwendung anderer Lattenquerschnitte, Maße bitte auf der Baustelle prüfen. | ||||||||||||
|
FLA |
| FirstLattenAbstand. Maß vom Scheitelpunkt der Sparren (bzw. Konterlattung) bis zur Oberkante der Firstlatte. |
|
LAF |
| LattenAbstandFirst. Maß vom Scheitelpunkt der Sparren (bzw. Konterlattung) bis zur Vorderkante der ersten Dachlatte. |
