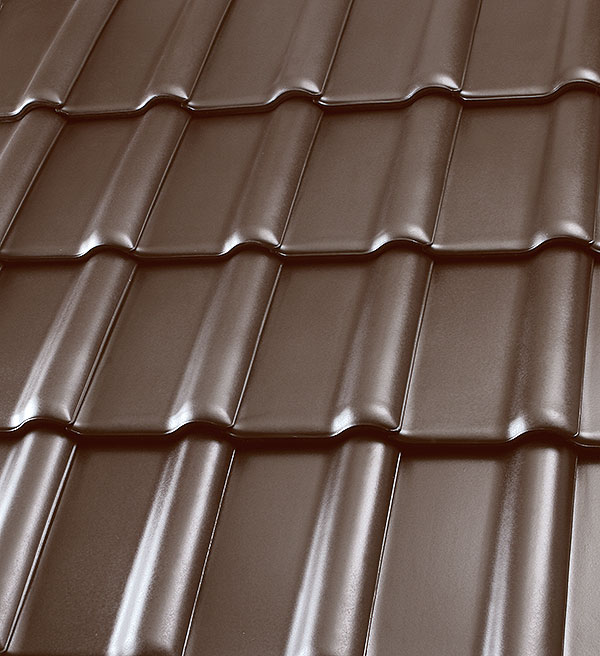

PIEMONT
PIEMONT | Technische Daten
| Einheit | Wert |
|---|---|
|
Gewicht / Stück ca. |
4,0 kg |
| Decklänge (auch GOZ) ca. | 367 - 405 mm |
| Mittlere Deckbreite ca. | 247 mm |
| Gesamtlänge ca. | 474 mm |
| Gesamtbreite ca. | 292 mm |
| Stückbedarf/m² ca. | 10,0 - 11,0 |
| Regeldachneigung* | 22° |
| Stück / Europalette | 240 |
| Gewicht / Europalette | 985 kg |
*Geringere Dachneigungen sind bei entsprechenden Zusatzmaßnahmen möglich.
PIEMONT LAF/FLA
Lattung 30 x 50 mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dachneigung | 10° | 14° | 18° | 22° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| LAF * | 52 | 52 | 50 | 50 | 50 | 48 | 48 | 48 | 48 | 48 | 48 | 48 |
| FLA * | 148 | 142 | 136 | 130 | 126 | 116 | 112 | 102 | 96 | 88 | 80 | 72 |
Lattung 40 x 60 mm |
||||||||||||
| Dachneigung | 10° | 14° | 18° | 22° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| LAF * | 50 | 50 | 48 | 46 | 44 | 42 | 40 | 38 | 36 | 34 | 34 | 34 |
| FLA * | 158 | 150 | 146 | 140 | 136 | 128 | 122 | 118 | 112 | 104 | 98 | 94 |
| * Bei Verwendung anderer Lattenquerschnitte, Maße bitte auf der Baustelle prüfen. | ||||||||||||
|
FLA |
| FirstLattenAbstand. Maß vom Scheitelpunkt der Sparren (bzw. Konterlattung) bis zur Oberkante der Firstlatte. |
|
LAF |
| LattenAbstandFirst. Maß vom Scheitelpunkt der Sparren (bzw. Konterlattung) bis zur Vorderkante der ersten Dachlatte. |
